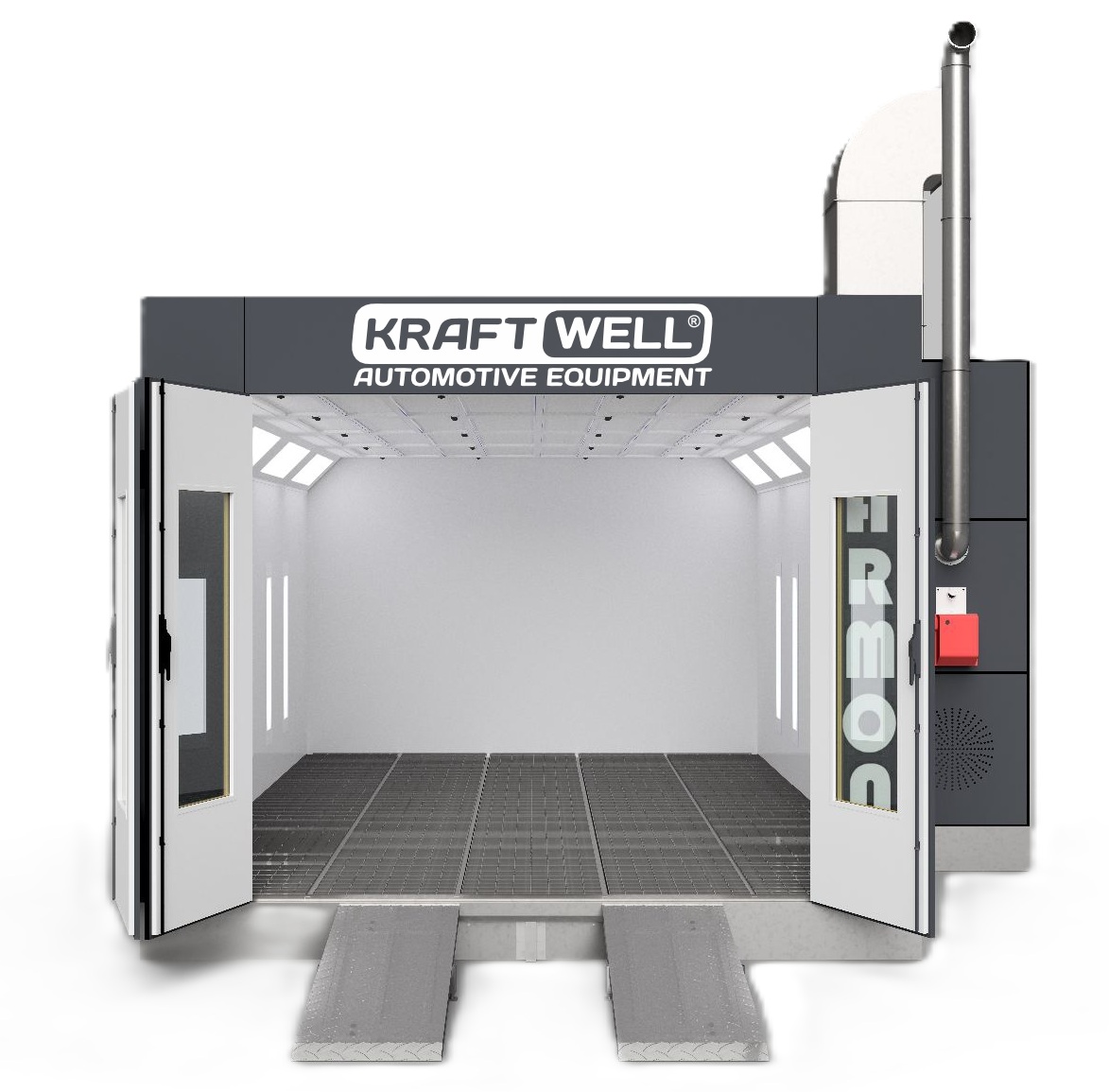

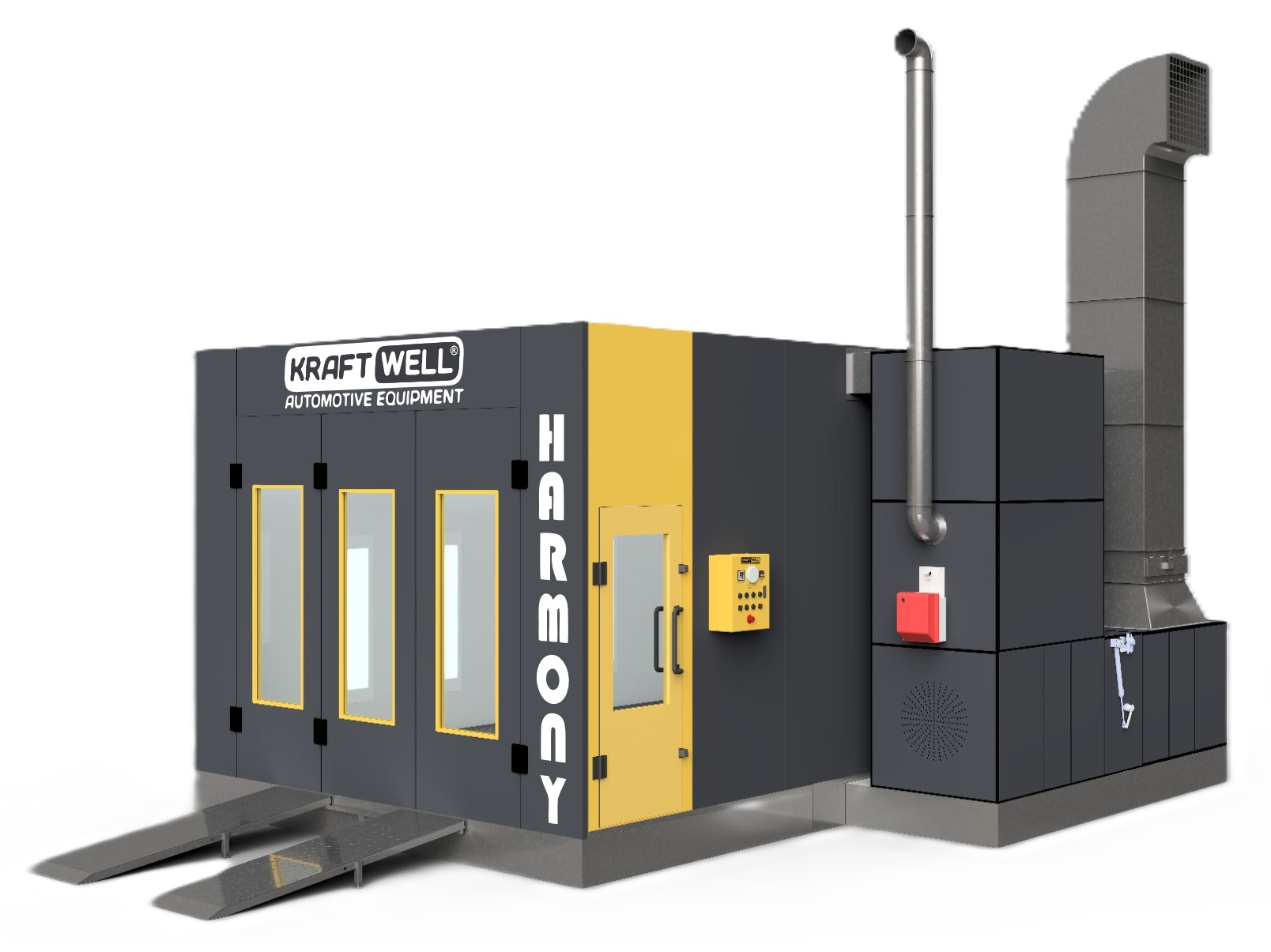

KraftWell HARMONY TOUCH Покрасочная камера 6,9 х 3,9 х 2,7 м., 22000 м3/ч

Описание

Покрасочная камера Kraftwell модель HARMONY общие сведения
Покрасочно-сушильные камеры серии HARMONY характеризуются улучшенными параметрами освещенности и скорости потока воздуха, которые позволяют выполнять свои функции на 100% и обеспечивают долгий срок службы при своевременной замене фильтров и обслуживании агрегатов. Именно этим объясняется их большая популярность. Цена полностью соответствует комплектации, что дает возможность клиентам среднего и высшего сегмента интенсивно использовать их. Эксплуатационные характеристики достаточно высоки, чтобы производить качественную покраску автомобиля целиком или отдельных его элементов.
Основные характеристики и габариты окрасочно-сушильной камеры KraftWell модель HARMONY

Внутренниеразмеры: длина 6,9 м; ширина 3,9 м; высота 2,7 м.
Внешние размеры: длина 7 м; ширина 5,3 м; высота 3,5 м.
Размер створа ворот: ширина 3 м; высота 2,7 м.
Эл. мощность светодиодного освещения 8 верхних наклонных светильников 576 Вт + 8 нижних вертикальных светильников 288 Вт = 865 Вт
Мощность эл. двигателей: 7,5 + 5,5 = 13 кВт.
Воздушный поток: 22 000 м3/ч.
Рабочая тепловая мощность: 202 кВт.
Максимальная температура в фазе сушки: 60 °C.

Конструкция кабины:

Пластифицированные стеновые панели 50 мм, утепленные пенополистиролом. Состоят из двух оцинкованных листов толщиной 0,326 ммкаждый, покрыты пластиком с внешней стороны, со специальным антибликовым покрытием. Все панели изготовлены с использованием роботизированных технологий сварки и прессовки.
Фильтры тонкой очистки, расположенные на потолке кабины (по всей ее длине).
Освещение светодиодное: верхнее наклонное 8 светильников (4 лампы в светильнике) и нижнее вертикальное 8 светильников (2 лампы в светильнике)
Трехстворчатые въездные ворота с окнами и калиткой: ширина 3 м, высота 2,7 м.
Сервисная дверь 2 м х 0,8 м с ручкой Антипаника

Группа притока камеры включает в себя:

Итальянская дизельная горелка Rielo G20
Теплообменник из нержавеющей стали 202 кВт.
Нагнетающий вентилятор турбинного типа с электродвигателем 7,5 кВт с прямым приводом
Фильтры предварительной очистки воздуха.
Рециркуляционная заслонка с пневматическим приводом
Таймер сушки и счетчик рабочего времени.
Пульт управления собранный из европейских комплектующих с защитой от перегрузки и перепадов напряжения

Группа вытяжки камеры включает в себя:

Вытяжной вентилятор турбинного типа с электродвигателем 5,5 кВт с прямым приводом
Фильтры окончательной очистки воздуха (предотвращают образование налета краски на лопатках вентилятора и появлению вибрации).

Основание камеры:

Установка на металлическое основание высотой 300 мм
5 полос решеток с нагрузкой 600 кг на пятно контакта 200х200 мм.
Под всеми решетками установлен синтетический фильтр
2 шт заездные рампы длина 2 м.
Горячая оцинковка
