Autel MaxiSys MS909EV – диагностический сканер

Описание

Диагностический сканер Autel MaxiSys MS909EV — это специализированное решение нового поколения от компании АУТЕЛ, разработанное для углубленного обслуживания электромобилей, гибридных силовых установок, а также традиционных бензиновых и дизельных автомобилей. Профессиональный диагностический автосканер обеспечивает комплексный подход к анализу высоковольтных систем за счет синергии специализированного модуля EVDiag, коммуникационного шлюза MaxiFlash VCI, детализированной визуализации данных и пошаговых методических рекомендаций. Устройство поддерживает работу с транспортными средствами азиатского, европейского и американского производства с любыми типами двигателей, что делает его универсальным инструментом для современных автосервисов и инженерных центров.

Преимущества сканера Autel

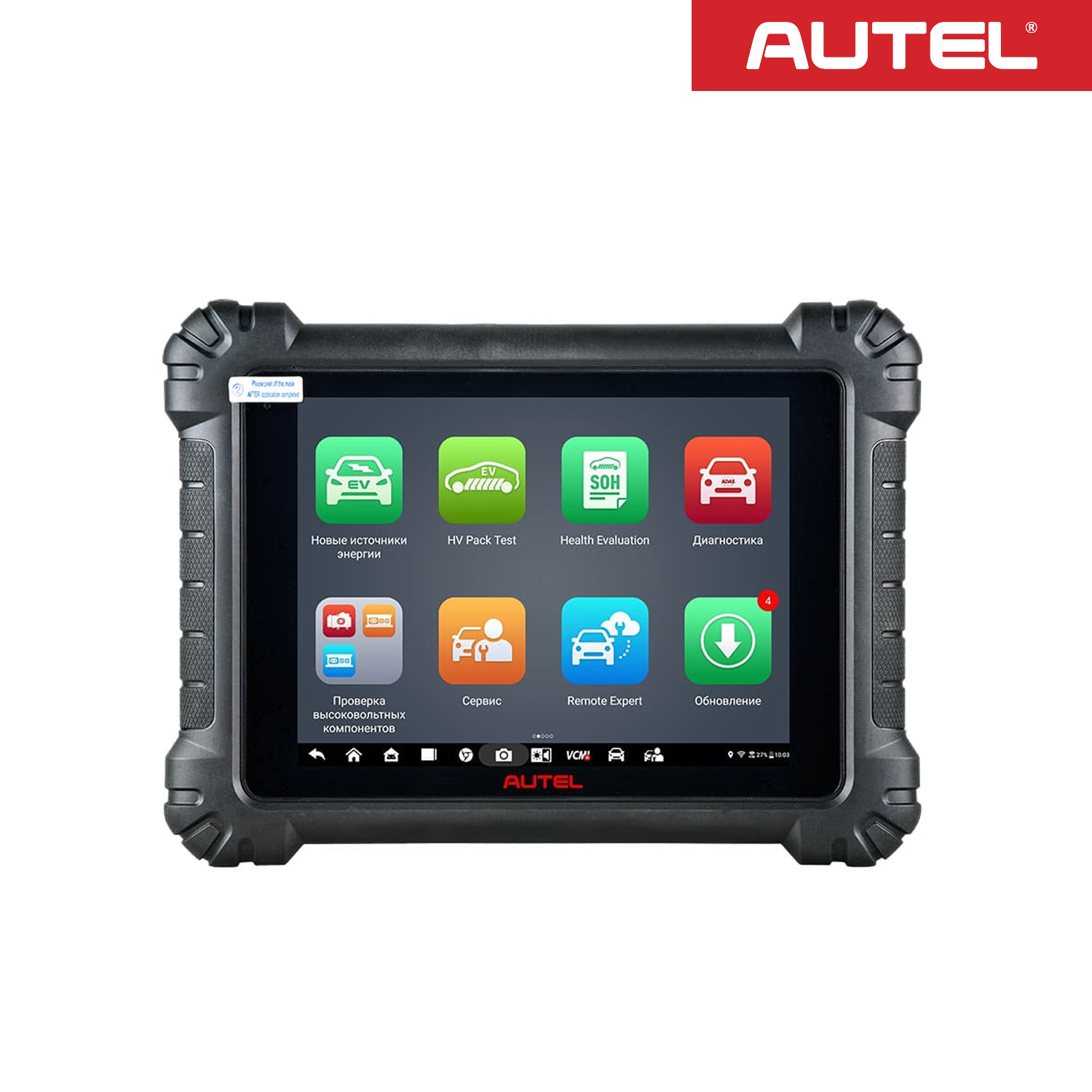

Диагностический сканер Autel MaxiSys MS909EV построен на базе мощной аппаратной платформы с 9,7-дюймовым емкостным дисплеем разрешением 1536×2048 пикселей, операционной системой Android 10.0, 4 ГБ оперативной и 128 ГБ встроенной памяти с возможностью расширения картой microSD до 256 ГБ. Такое сочетание обеспечивает молниеносную работу диагностического ПО, плавную навигацию по меню и возможность одновременного отображения больших массивов данных без задержек и зависаний.

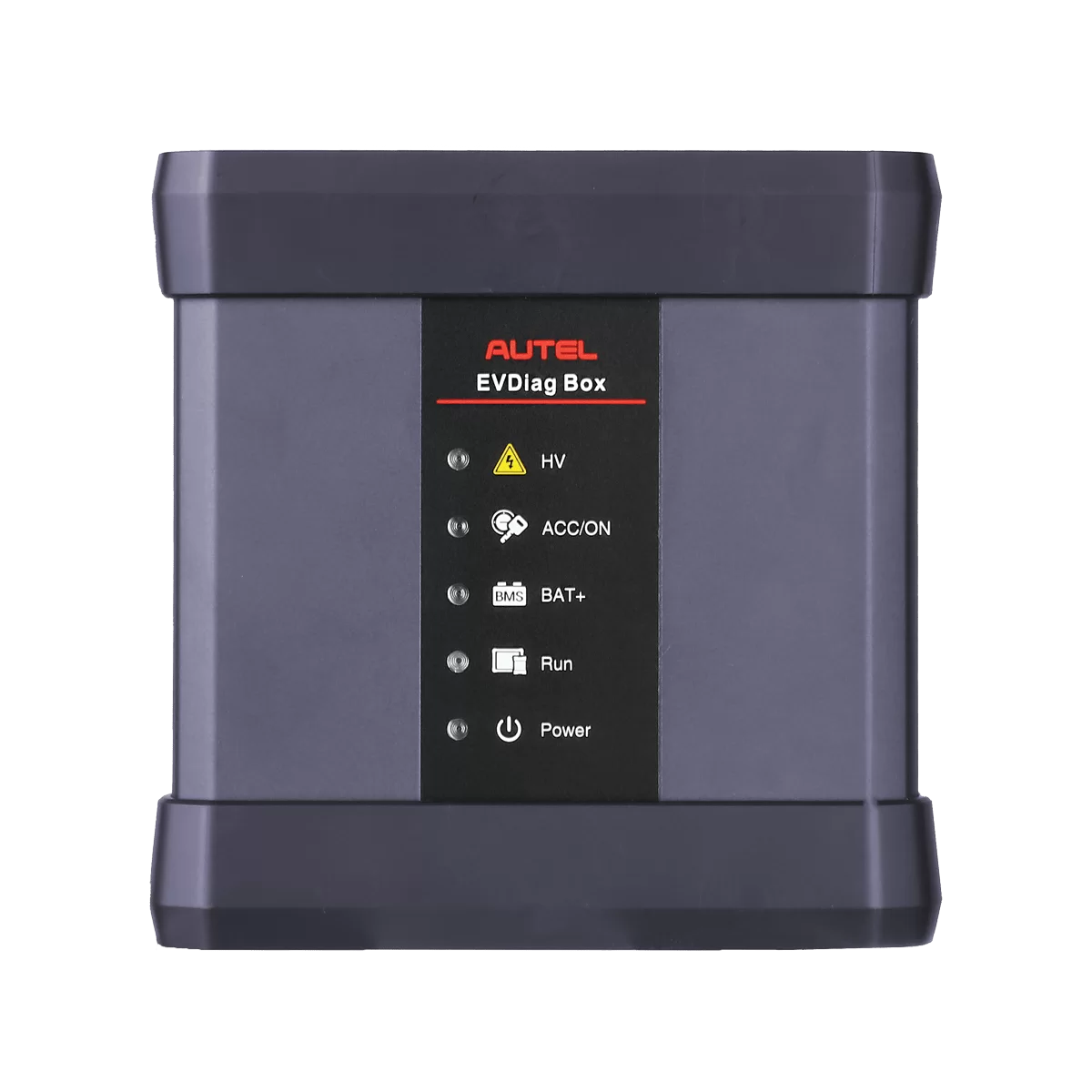

Интегрированный специализированный модуль EVDiag превращает автосканер Autel в полноценную мобильную лабораторию для работы с электромобилями и гибридами. Устройство способно выполнять не только стандартные диагностические процедуры, но и сложнейшие операции по анализу высоковольтных систем: экспресс-оценку состояния ВВ-контуров, детальный расчет уровня заряда (SoC) и остаточного ресурса (SoH) аккумуляторной батареи, мониторинг параметров в режиме реального времени.

Отличительной чертой, которой обладает диагностический сканер Autel MaxiSys MS909EV, является поддержка современных протоколов CAN-FD и DoIP, что гарантирует совместимость с самыми свежими моделями автомобилей, включая транспортные средства с высоконагруженными сетями передачи данных. Детальная визуализация архитектуры высоковольтных узлов с подробными электрическими схемами, распиновкой разъемов и пошаговыми алгоритмами безопасного демонтажа агрегатов делает этот прибор незаменимым помощником при обслуживании электромобилей любой сложности.

Гибкость методов подключения позволяет проводить диагностику батареи как через стандартный разъем OBD, так и путем прямого подключения с использованием фирменных переходников из комплекта. Интерфейс планшета выводит наглядные схемы коммутации, гарантируя абсолютную безопасность измерений. Удаленная экспертиза Remote Desk обеспечивает интерактивный обмен данными и демонстрацию экрана диагностического сканера в реальном времени для получения оперативных консультаций от инженеров техподдержки Autel.

Особенности диагностического сканера

Диагностический сканер Autel MaxiSys MS909EV выделяется среди аналогов следующими особенностями:

• Специализированный модуль EVDiag для углубленной диагностики электромобилей и гибридных силовых установок
• Поддержка транспортных средств азиатского, европейского и американского производства с любыми типами двигателей
• Экспресс-оценка высоковольтных контуров с оперативным считыванием и стиранием кодов неисправностей
• Детальная визуализация архитектуры высоковольтных узлов с электрическими схемами и распиновкой разъемов
• Прецизионный анализ ВВ-батареи с точным расчетом уровня заряда (SoC) и остаточного ресурса (SoH)
• Гибкость методов подключения: диагностика через OBD или прямое подключение с фирменными переходниками
• Поддержка современных протоколов CAN-FD и DoIP для работы с актуальными моделями автомобилей
• Кодирование и программирование электронных блоков управления на уровне заводских стандартов
• Удаленная экспертиза Remote Desk для получения консультаций от инженеров техподдержки
• Встроенный менеджмент СТО для систематизации профилей клиентов и истории ремонтов
• Облачная синхронизация для безопасного хранения данных и отчетов
• Автоматическая загрузка обновлений ОС и диагностического софта с push-уведомлениями

Функциональные возможности

Диагностический сканер Autel MaxiSys MS909EV предоставляет пользователю широкий спектр функциональных возможностей:

• Чтение и сброс кодов неисправностей всех электронных систем автомобиля
• Мониторинг потока живых данных в реальном времени с построением графиков
• Активация исполнительных механизмов и проведение функциональных тестов
• Онлайн- и офлайн-программирование ЭБУ на уровне заводских стандартов
• Инженерное кодирование и адаптация блоков управления
• Экспресс-оценка состояния высоковольтных контуров электромобилей и гибридов
• Детальный анализ ВВ-батареи с расчетом SoC и SoH
• Визуализация электрических схем высоковольтных узлов
• Пошаговые алгоритмы безопасного демонтажа агрегатов
• Диагностика целостности и работоспособности сети CAN
• Обход защитных шлюзов Secure Gateway Access для работы с современными автомобилями
• Поддержка протоколов CAN-FD и DoIP
• Удаленная техническая поддержка через Remote Desk
• Управление профилями клиентов и историей ремонтов
• Облачное хранение данных и диагностических отчетов

Технические характеристики

Автосканер АУТЕЛ обладает следующими техническими характеристиками:

• Операционная система: Android 10.0
• Процессор: 8-ядерный Samsung Exynos 8895V (4 ядра Mongoose 2,3 ГГц + 4 ядра Cortex-A53 1,7 ГГц)
• Дисплей: 9,7 дюймов, TFT-LCD, разрешение 1536×2048 пикселей
• Память: 4 ГБ оперативной памяти, 128 ГБ встроенной памяти (расширение microSD до 256 ГБ)
• Камеры: основная 16 Мп (автофокус + вспышка), фронтальная 5 Мп
• Аккумулятор: литий-полимерная батарея 15 000 мАч, 3,8 В
• Питание: DC / 12 В / 3 А
• Беспроводная связь: Wi-Fi 802.11 a/b/g/n/ac (2×2 MIMO), Bluetooth v.2.1 + EDR, GPS
• Порты: 2 × USB 2.0 (Type-A Host), 1 × USB Mini Device, HDMI 2.0
• Рабочая температура: от 0 °C до +50 °C
• Габаритные размеры: 304,4 × 227,8 × 42,5 мм
• Вес: 1,66 кг
• Поддержка CAN-FD: да
• Поддержка DoIP: да
• Кодирование ЭБУ: да
• Программирование ЭБУ: да
• Диагностика электромобилей: да

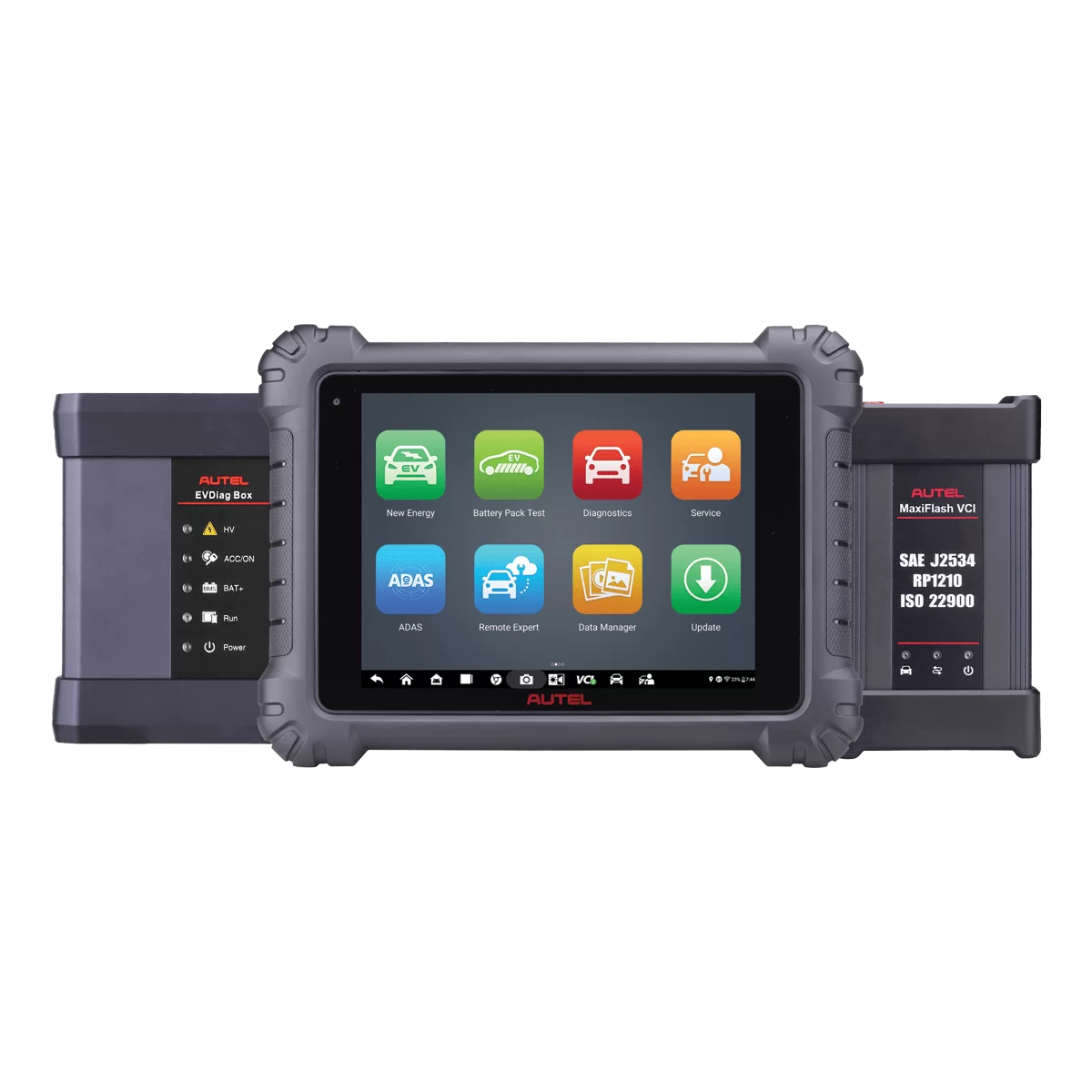

Комплектация диагностического сканера

Диагностический сканер Autel MaxiSys MS909EV поставляется в прочном транспортировочном кейсе и включает следующий комплект поставки:

• Основной планшет Autel MaxiSys MS909EV — 1 шт.
• Коммуникационный модуль MaxiFlash VCI — 1 шт.
• Специализированный модуль EVDiag для диагностики электромобилей — 1 шт.
• Основной диагностический кабель — 1 шт.
• Док-станция для зарядки и подключения — 1 шт.
• Кабель USB 2.0 — 1 шт.
• Сетевой адаптер питания (220 В) — 1 шт.
• Кабель для питания от аккумуляторной батареи — 1 шт.
• Кабель для питания от прикуривателя — 1 шт.
• Комплект запасных предохранителей — 2 шт.
• Фирменные переходники для прямого подключения к ВВ-батарее — комплект
• Краткое руководство пользователя — 1 шт.
• Упаковочный лист — 1 шт.
• Салфетка из микрофибры для ухода за экраном — 1 шт.
• Прочный транспортировочный кейс — 1 шт.

Диагностический сканер Autel MaxiSys MS909EV представляет собой комплексное решение профессионального уровня, способное закрыть весь спектр задач современной автомобильной диагностики — от базового чтения ошибок до сложнейшего анализа высоковольтных систем электромобилей и гибридов. Благодаря специализированному модулю EVDiag, мощной аппаратной базе и поддержке современных протоколов, диагностический автосканер становится незаменимым инструментом для автосервисов, специализирующихся на обслуживании транспортных средств с альтернативными типами силовых установок.
