ATIS PROFI XS окрасочно-сушильная камера, без металлического основания, горелка 218 кВт, приток 5,5 кВт, вытяжка 5,5 кВт, внутренние размеры 6,9 х3,9 х 2,7 м
- Производитель: Atis
- Страна изготовитель: Китай
- Артикул: 576755487
- Горелка: Riello G20, 218кВт
- Стены: Сэндвич панель, 50мм
- Наружные размеры: 7 х 5,3 х 3,5 м
- Внутренние размеры: 6,9 х3,9 х 2,7 м
- Монтаж: на приямок
Аванс 22%
доставку в ваш город
Ваш город: Эль-МонтеОписание

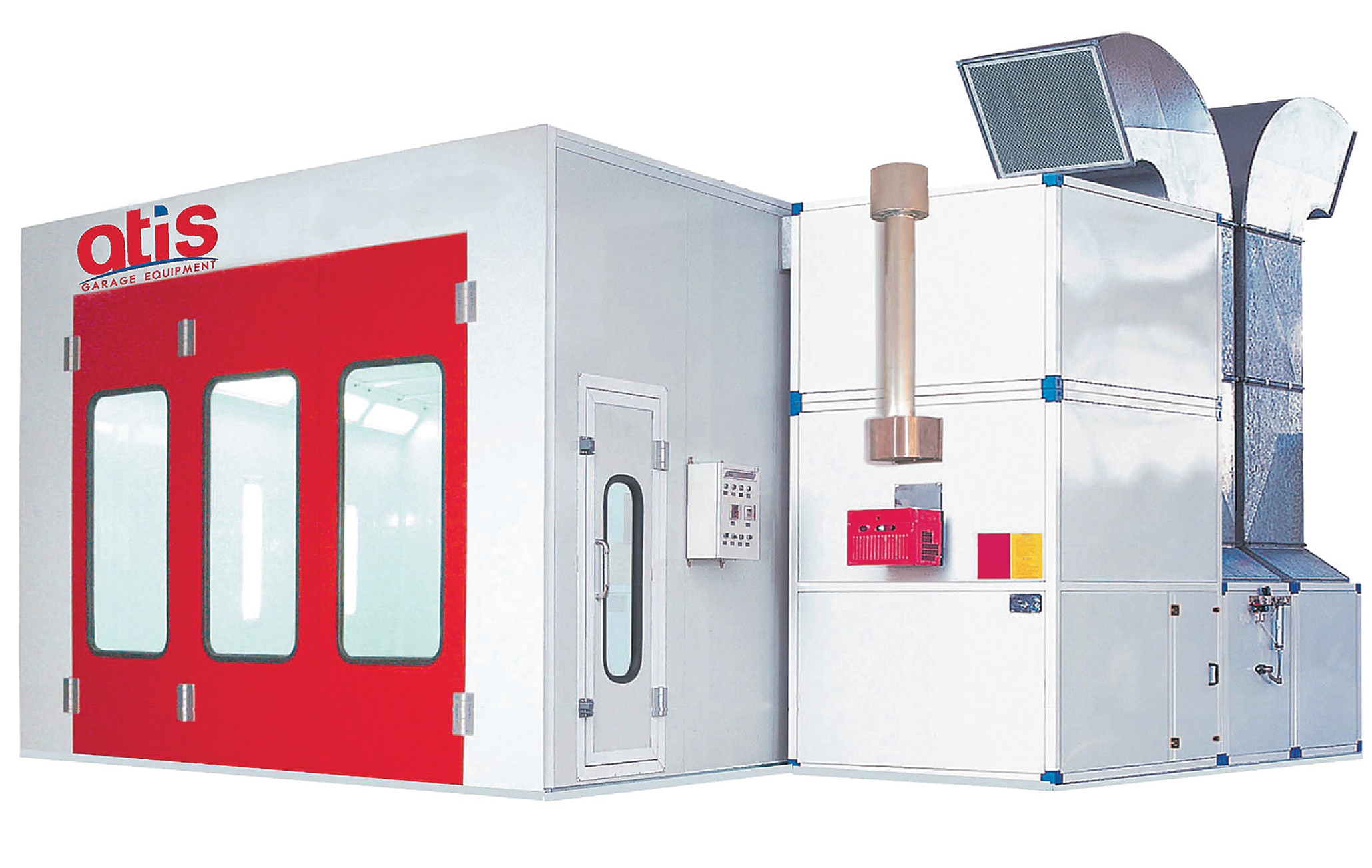

ATIS PROFI XS – окрасочно-сушильная камера, без основания, для установки на специальный приямок. Предназначена для получения лакокрасочного защитно-декоративного покрытия на всех типах поверхностей с использованием широкого ассортимента лакокрасочных материалов (ЛКМ) на основе органических растворителей. Принцип работы окрасочно-сушильной камеры: воздух с улицы засасывается тепловентиляционным агрегатом, проходит воздушный пред фильтр, нагревается до заданной температуры, (контроль осуществляется специальным датчиком), и через потолочный фильтр тонкой очистки сверху равномерно подается на изделие, вытяжка оборудована краскоулавливающим фильтром. Тепловентиляционный блок оснащается теплообменником и горелкой.
Особенности
- Камера изготовлена из сэндвич-панелей, окрашенных порошковой краской, покрытых изнутри специальным антибликовым покрытием.

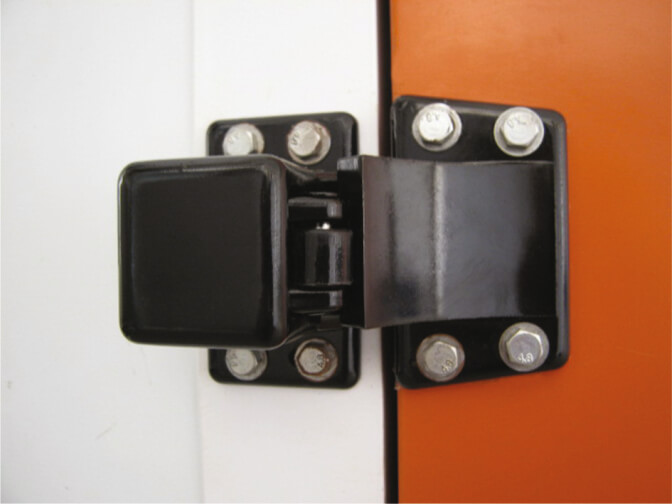

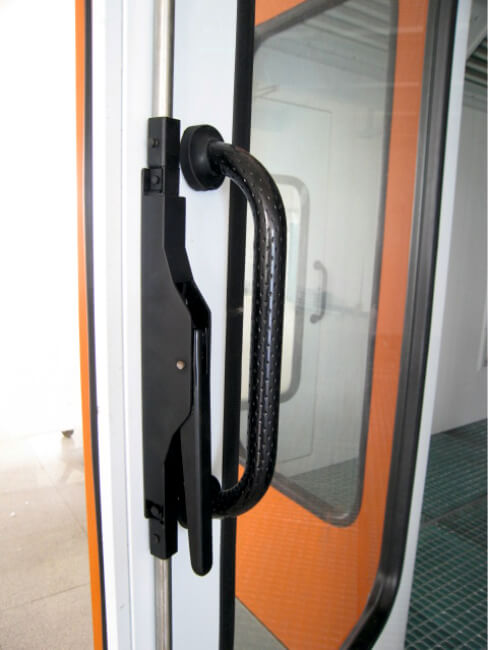

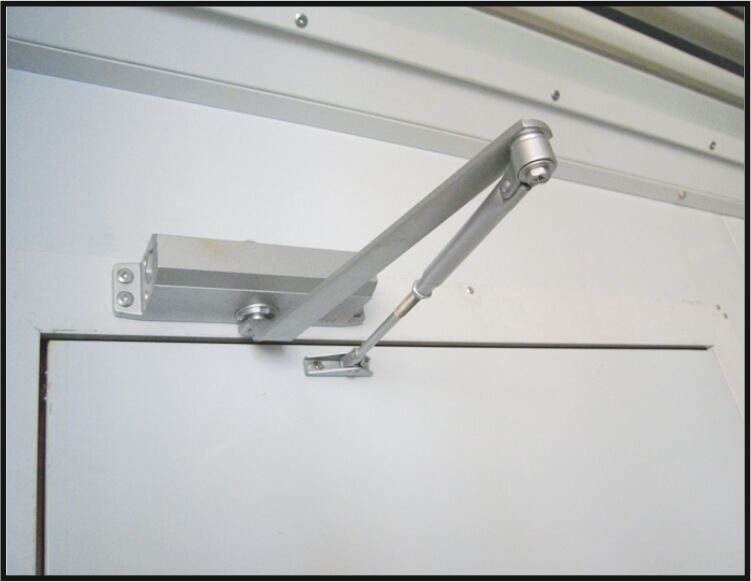

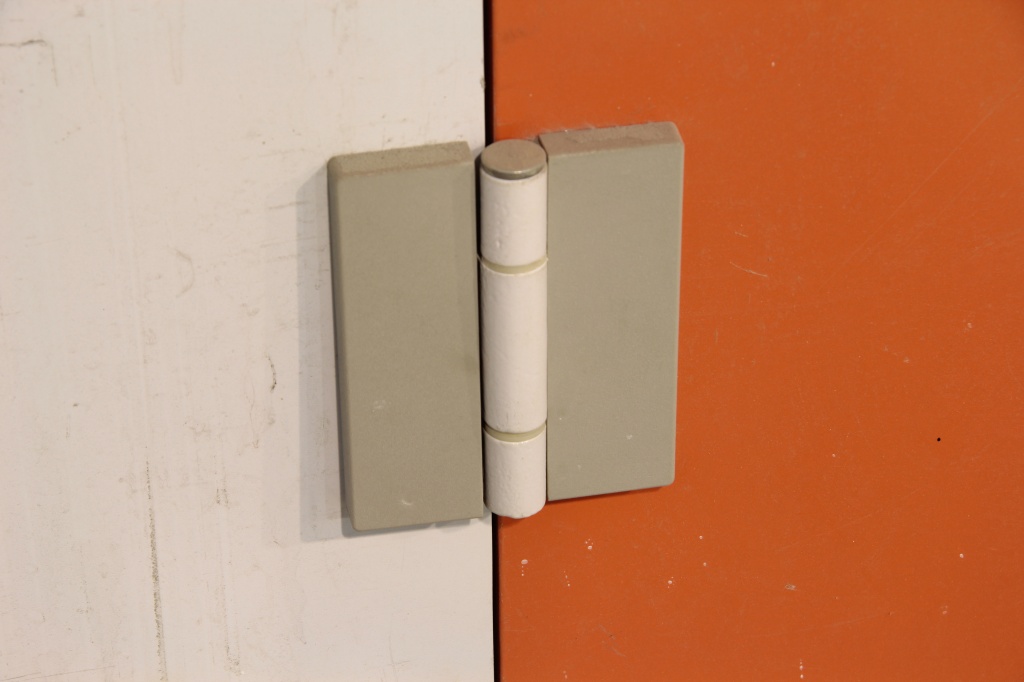

- Оборудована распашными трехстворчатыми воротами. Имеется боковая дверь для персонала.
- Монтаж ОСК осуществляется на специально оборудованный приямок.
- Одна тепло генераторная группа, комплектуемая всасывающим вентилятором производительность 20.000 м³, электромотором 5,5 кВт, пневматической заслонкой рециркуляции, группой предварительных воздушных фильтров.

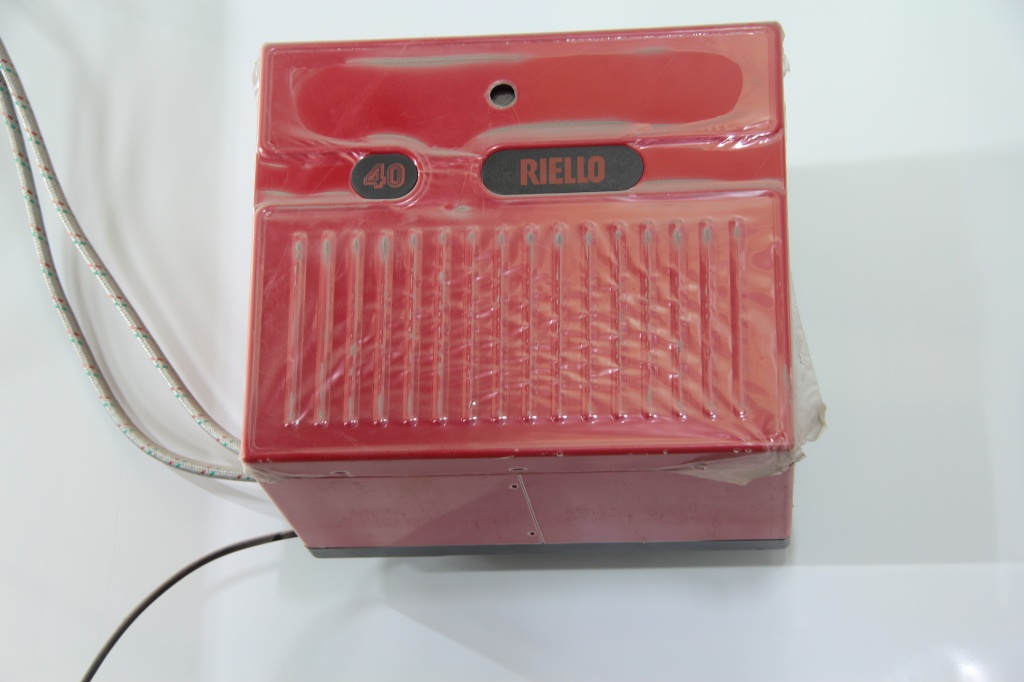

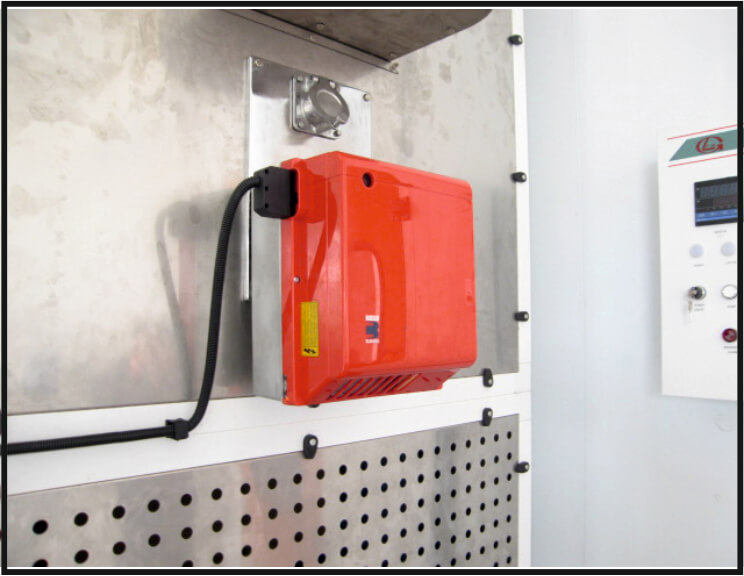

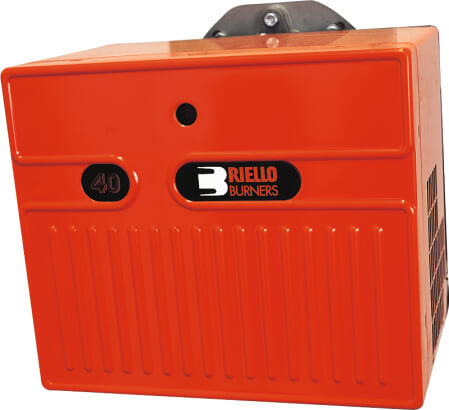

- Тепло генераторная группа оснащается дизельной горелкой Riello G20, тепловая мощность 218 кВт
- Одна экстракторная (вытяжная) группа, комплектуемая вытяжным вентилятором производительностью 20.000 м³/ч с электромотором 5,5 кВт.

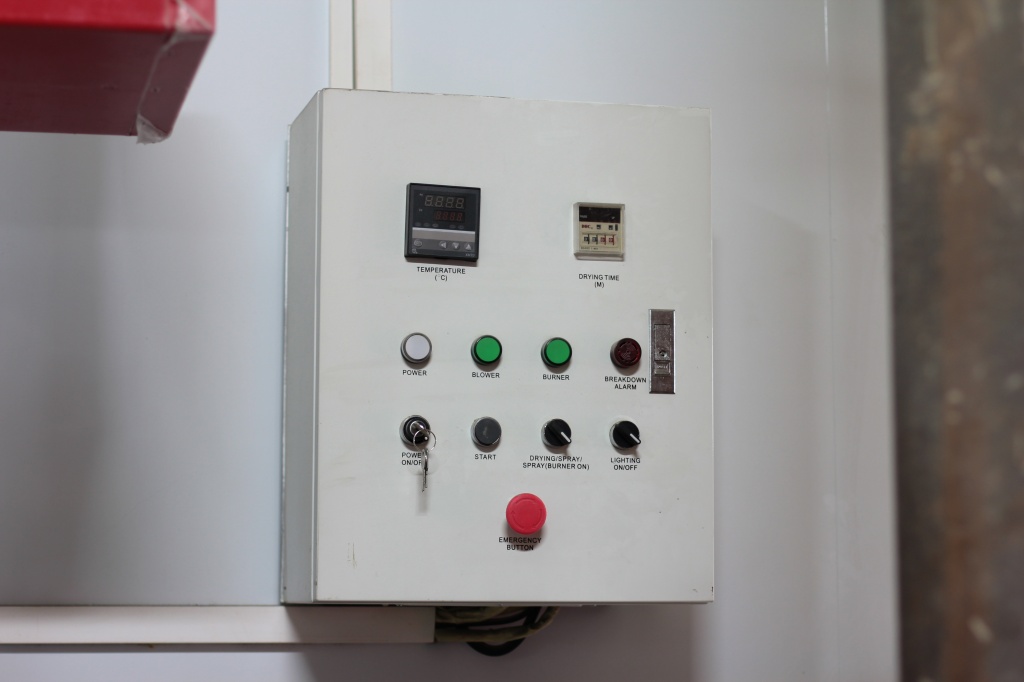

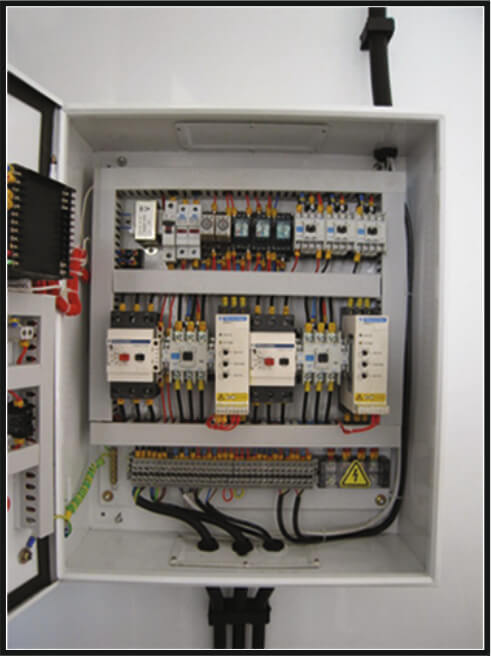

- Автоматизированный процесс переключения режимов окраска\продувка\сушка\охлаждение
- Камера оснащена фильтрами: предварительный воздушный, воздушный фильтр тонкой очистки, окончательный краско-задерживающий фильтр.
- В камере имеется верхнее наклонное и боковое освещение – трехламповые светильники с люминесцентными лампами Philips в исполнении IP65.
- Общая установленная электрическая мощность – 10 кВт. Максимальная температура сушки 80°С.
- Окрасочно-сушильная камера собрана из комплектующих, изготовленных в Италии, Франции, Германии, Китае
| Питание | Электрическая трехфазная сеть напряжением 380 В , 12 кВт – 26А |
|---|---|
| Решетки напольные | Полнорешетчатый пол. Максимальная нагрузка – 600 кг на колесо по колее авто |
| Система фильтров | фильтр предв. очистки: степень фильтрации – 80% потолочный фильтр: степень фильтрации – 98% напольный фильтр: степень фильтрации – 95% |
| Температурные режимы | Дизельная горелка RIELLO G20, тепловая мощность 218 кВт Рециркуляция – 90% теплого воздуха Температура : цикл покраски –20°С при -3°С; цикл сушки – 60°/ 80°С |

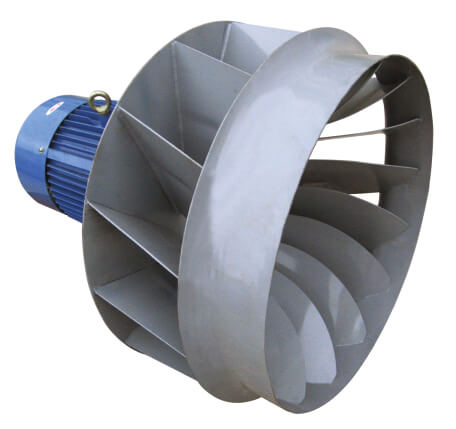

| Вентиляционные агрегаты | Приточный вентилятор турбинного типа мощность 5,5 кВт Вытяжной вентилятор турбинного типа мощность 5,5 кВт |
| Воздухообмен | 20 000 м3 /час Скорость потока воздуха 0,3 – 0,35 м/сек |
| Освещение | Верхний уровень – 24 LED лампы по 18 Вт Нижний уровень – 16 LED ламп по 18 Вт |
| Аварийная дверь | ширина –0,8 м; высота –2,0 м |
| Главная дверь | Трехстворчатая ширина 3м, высота 2,7м |
| Внутренние размеры | |
| Наружные размеры | |
| Стены | Сэндвич панель, 50мм |
| Габариты (в упаковке) | ДШВ 500х200х200 см |
| Вес (в упаковке) | 1650 кг |
