Стенд 3D Техно Вектор 6 без лимита функциональности!

Назначение Стендов Техно Вектор 6 FREE MOTION заключается в измерении и регулировке положения ведущих и других колес автомашин, используемых предприятиями, пунктами тех. обслуживания, заводами и центрами компьютерной диагностики.

Особенности установки 3d стендов Техно Вектор 6

Правила установки и эксплуатации 3D стендов, предписанные производителем, содержат указания об ограничении в отношении параметров расстояния от стенда до ближайшей фронтальной стены. Характеристики некоторых помещений не позволяют соблюсти данные предписания. Инновационные технологии, использующиеся при производстве стендов Техно Вектор 6, позволяют снизить уровень ограничений в отношении точки расположения прибора, что дает возможность устанавливать его в помещениях с небольшой рабочей площадью.

Характеристики рабочего процесса

Специальные камеры сфокусированы на размеченных плоскостях измерения, монтируемых на передние колеса, а также на плоскости для снятия референсных данных. Вычисляются координатные значения, определяемые соотношением положений камер и измерительных плоскостей в заданном пространстве. На основе полученных данных рассчитывается величина угла колес по отношению к осям.

Процесс установки стенда Техно Вектор 6

Стенд Техно Вектор 6 поставляется в готовом виде. Проведение монтажных манипуляций не требуется. Особенностью стенда является его мобильность. При необходимости его можно переместить на другое рабочее место. Для этого понадобиться перемонтировать плоскости для измерения и сменить точки расположения камер.

Удаление эффекта биения дисков

Для выявления эффекта биения дисков, необходимо выполнить минимальных прокат машины. Расстояния в 40 см. достаточно для выявления погрешности и назначение компенсационных процедур.

Благодаря высокоточному оборудованию, используемому в рамках блока Техно Вектор 6, достигается наилучший результат измерений. Это позволяет использовать его как в промышленных масштабах, так и в масштабах малых технических площадей.

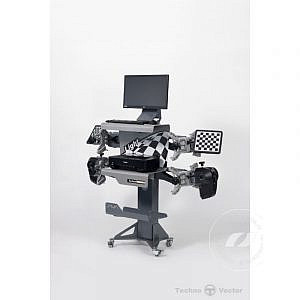

Элементы стенда

1. Стойка для компьютера

• Управляющая панель;
• Блок клавиатуры;
• Дистанционный пульт управления;
• Процессор с высокими вычислительными показателями;
• Жидкокристаллический монитор;
• Встроенный принтер цветной печати;
• Программный интерфейс.

2. Адаптеры колес с автоцентром

Адаптеры автоматической центровки колес, функционируют в широком спектре диаметров колес, что позволяет использовать их в сочетании с любыми дисками легковых и грузовых автомобилей.

3. Плоскости измерения – мишени.

Не содержат электронной составляющей. Работают по принципу пассивного отражения сигнала. Имеют разметку градиентного типа и защитное напыление. Корпус ударопрочный и легкий.

4. Референсные мишени вала.

Данный вал оснащен элементами пассивного отражения и не содержит элементов электроники. Состоит из:

• валообразных крепежей;
• мишеней с градиентом и защитным напылением;
• крепкого корпуса из прочного сплава.

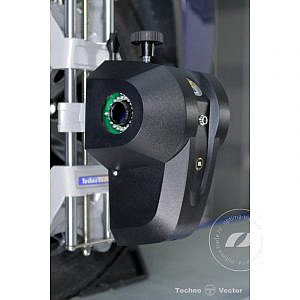

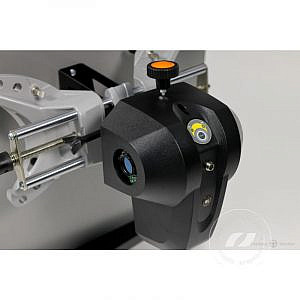

5. Камеры.

Повышенное разрешение считывающих камер, позволяет вычислять координаты положения колес с высокой точностью. Наличие передающего устройства дает возможность отправлять данные на компьютер без использования проводной связи.

6. ПО для 3D стенда

Аппаратура Техно Вектор 6 снабжена операционной системой Windows от компании Microsoft. Мощный процессор позволяет генерировать системе трехмерную модель колесной базы автомобиля, что упрощает процесс и делает возможным его осуществление в реальном времени.

Интерфейс системы упрощен и понятен. Присутствует специальное справочное руководство, позволяющее освоить навыки эксплуатации за короткий срок.

Алгоритмы вычислений, разработанные специалистами высокого класса, позволяют производить измерения высокого уровня. Незначительные отклонения от нормы положения колес учитываются компьютером.

Технические характеристики

Технологические характеристики стенда Техно Вектор 6 предполагают соблюдение требований по установке. Учет:

• Величины промежутка между столбами подъемника;
• Величина расстояния до стены.

В условиях использования ямы стенд также может быть использован.

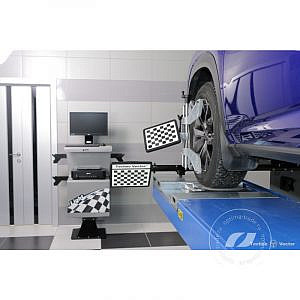

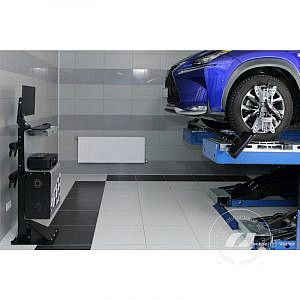

Способы монтажа на подъемник

Когда стенд монтируется на подъемное устройство, измерительные плоскости укладываются платформы. Расстояние от точек расположения плоскостей и передней оси 250-650 мм. Поднятие и опускание автомобиля происходит вместе с мишенями.

Стационарная установка и настройка камер, в данном случае, не нужны.

Монтаж на яму

Чтобы установить Техно Вектор 6 на яму, необходимо оборудовать ней специальные ниши, а которые будут устанавливаться мишени. Стационарная установка и настройка камер, в данном случае, не нужны.
