Техно Вектор 4

Установки Техно Вектор 4 изготавливаются по технологии совмещения электромеханической базы. Работа стенда дополняется передовым программным обеспечением.

Датчики, определяющие уровень вращения и наклона, за счет компенсирующих термопоказателей повышают планку точности прибора.

Бесперебойная работа с данными осуществляется за счет оцифровывания показаний и их передачу по проводному соединению через порты USB. Наличие проводной связи снижает риск искажений и потери информации.

Мощный 12-разрядный АЦП ускоряет время вычисления и улучшает проработку импульсов датчиков.

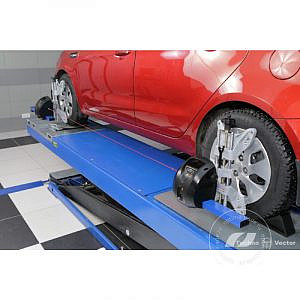

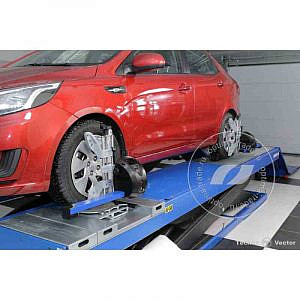

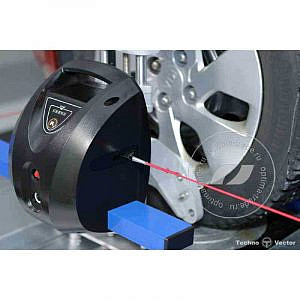

Основным принципом работы установки является замер угла положения колес относительно смежных осей. Снятие показания выполняют датчики с широким профилем показателей чувствительности.

Система обработки информации дополнена вспомогательными элементами: компьютерной стойкой с блоком управления, радио модулем, отвечающим за осуществление считывания данных в беспроводном режиме и другими. Расположение точек измерения равномерно распределено – часть находится в области диагностики передней половины автомобиля, часть – в задней области.

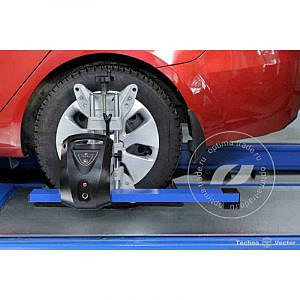

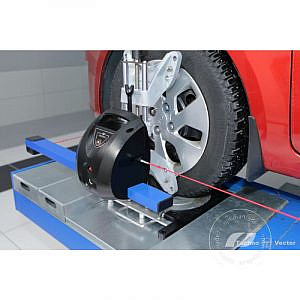

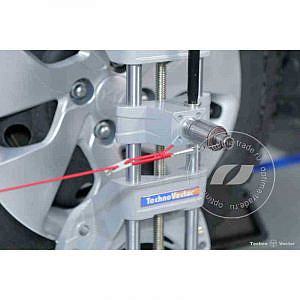

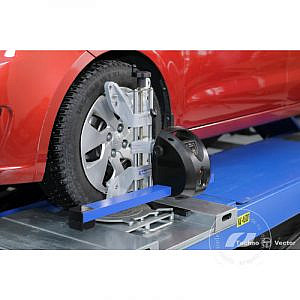

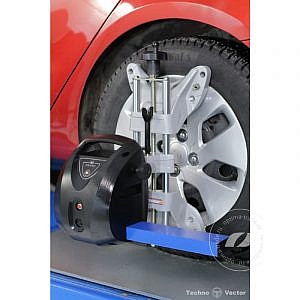

В комплекте стенда используются самоцентрующиеся захваты, что дает возможность манипулировать колесными дисками широкого спектра диаметров. Таким образом обеспечивается универсальность и пригодность для применения в диагностике большинства современных машин.

По общему правилу, стенды Техно Вектор 4 делятся на подвиды

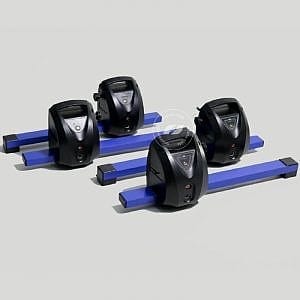

«Замкнутый контур» – имеет 8 датчиков считывающих угол поворота в отношении горизонтальной оси. Это помогает оценивать наличие погрешностей в расположении.

«П – контур» (Открытый контур) – имеет 6 датчиков считывающих угол поворота в отношении горизонтальной оси. Это дает возможность оценивать погрешность в смещении осей.

«2 ИБ» – имеет 6 датчиков считывающих угол поворота в отношении горизонтальной оси и дает возможность оценивать углы схождения и отклонения моста на одной оси. Чтобы измерить показания на другой оси, ИБ нужно переустанавливать, затрачивая дополнительное время.

Оцифрованные данные, передающиеся на центральный компьютер, дают возможность стабилизировать работу. Скорость передачи данных сохраняется за счет проводной связи через USB.

Функция компенсации биения дисков присутствует во всех моделях стендов и подходит для применения в работе с любыми автомобилями. Это возможно благодаря большому списку марок машин, записанных в память компьютера.

Устройство оснащено программой калибрования датчиков и элементом, дающим возможность быстро сохранять и обновлять данные о настройках датчиков.

Стойки управляющего компьютера маркированы знаком «Т» – при стандартной комплектации стойкой и «S» – когда комплектация комбинированная.

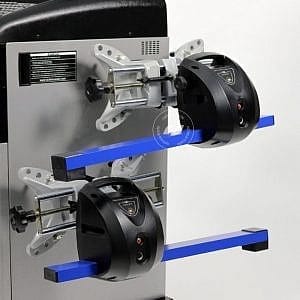

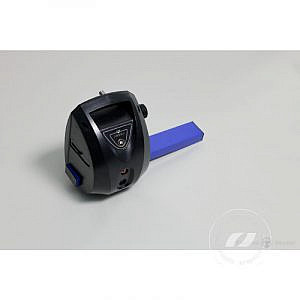

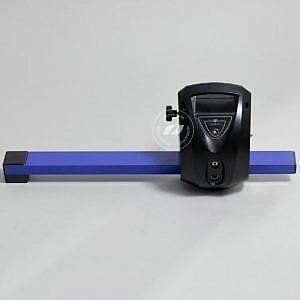

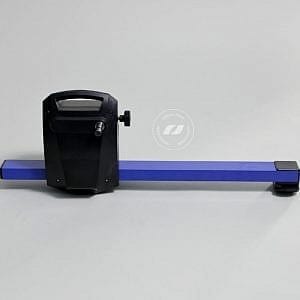

Модель стойки компьютера избирается заказчиком. В измеряющие элементы всех моделей стендов сход-развал Техно Вектор 4 вмонтированы высокоточные электроуровни с индикаторами, что позволяет оператору работать при низкой интенсивности светового потока.

Вычислительная установка, проверяющая и регулирующая углы расположения колес, является прибором, предназначенным для оценки главных характеристик расположения осей авто любой модели с колесами, имеющими параметры диаметра от 12 до 24 дюйма.

Модели 4108, 4214N, 4216 помогают проводить вычисления и регулировку углового положения управляемых и неуправляемых колес автомобилей, используемых автотранспортными организациями, СТО, авто заводами и тех. центрами.

Прибор показывает данные от оценки характеристик:

для передней и задней оси:

• общий и индивидуальный углы схождения колес;
• угол развала колеса;
• углы смещения колес;
• углы симметрии осей.

Для передней оси (управляемые колеса):

• угол продольного наклона оси поворота колеса;
• угол поперечного наклона оси поворота колеса.

1 – Буквенное обозначение серии компьютерной стойка – Т.

2 – Цифровое обозначение серии приборов по типу измерения:

• 4 – измерения с помощью прецизионных датчиков (магнито-резистивных датчиков угла поворота, инклинометров) размещенных в четырех измерительных блоках (по одному на каждое колесо автомобиля).

3 – Цифровое обозначение количества одновременно измеряемых осей.

4-5 – Цифровое обозначение общего количества датчиков в данной модификации.

6 – Буквенное обозначение типа размещения датчиков в ИБ.

• N – тип «П-контур». Применяется только после цифр 14.

В случае отсутствия буквенного обозначения п. 6 — допускается написание модификации без пробелов.

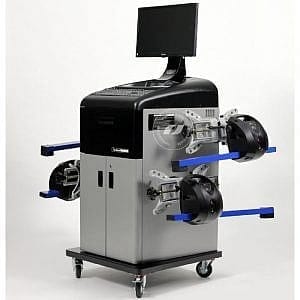

Компьютерная стойка T серии стенда Техно Вектор

Стойка компьютера T-серии – базовый вариант стойки. Проста и функциональна в использовании. Она представляет каркас из металла с пластмассовой панелью, на которой находиться управляющие блоки и монитор. Расположение всех частей конструкции поддается регулировке.
