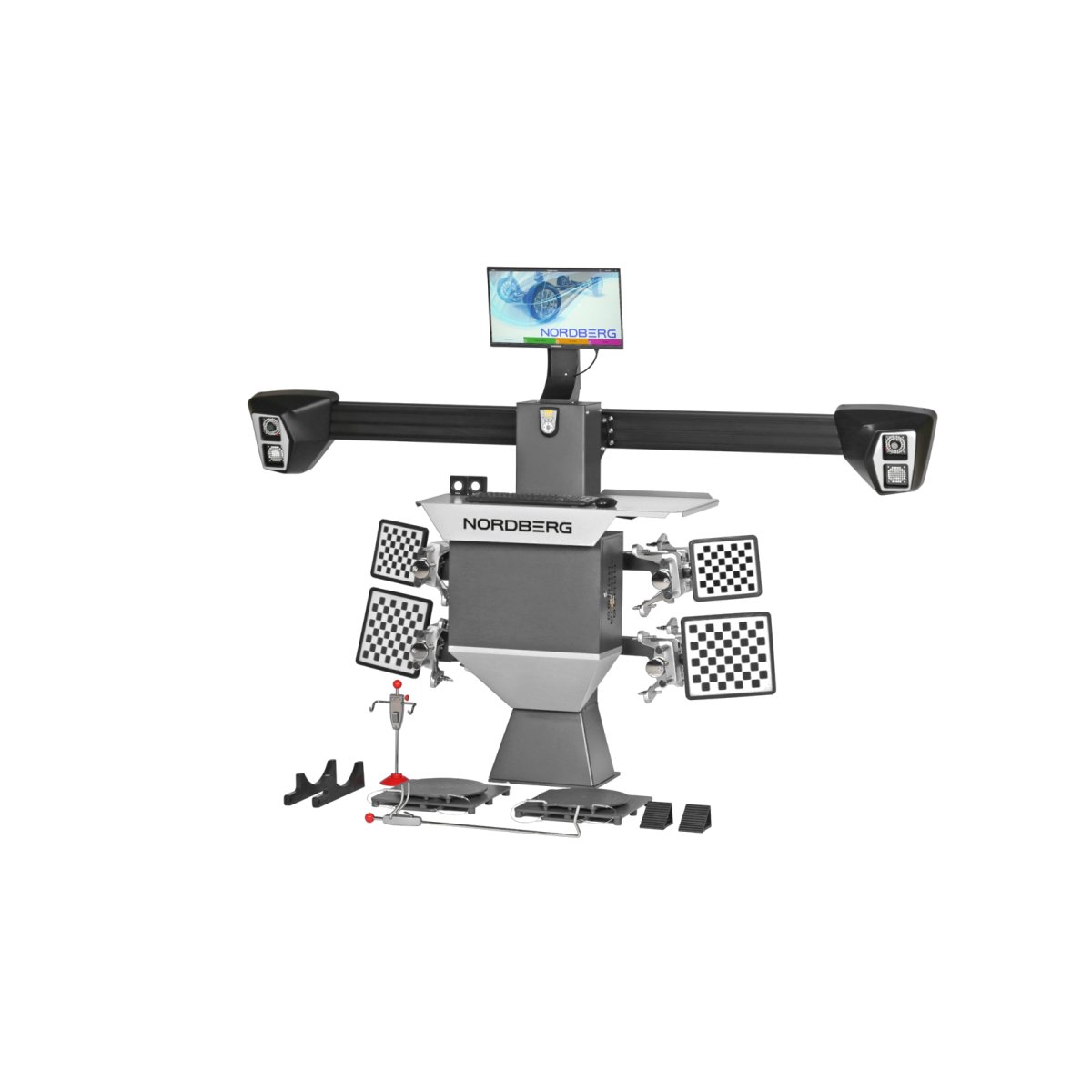

Стенд сход-развал 3D укороченная колонна для ям, серый NORDBERG C802-P (7015)

Description

Стенд сход-развал с двумя камерами NORDBERG C802P 3D – быстрый, простой и надежный стенд с технологией 3D на ОС WINDOWS.

Подходит для установки на яму.

ФУНКЦИОНАЛ

Используется для измерения и регулировки углов установки колес, проверки правильности установки рулевого колеса, а также для диагностики ходовой части.

ПРЕИМУЩЕСТВА

• База данных содержит данные более чем 40000 автомобилей.
• Постоянно обновляемое ПО + обновление базы самим пользователем.
• Компьютерная база и программное обеспечение позволяют производить корректировку данных в ручном режиме.
• Монитор и компьютер находятся в одном блоке с колонной и надежно зафиксированы. Благодаря этому вероятность повредить их меньше, в отличие от моделей сход-развала на тележке.
• Видеокамеры с разрешением 5 Мп и автоматическая подстройка под освещенность позволяет производить измерение с точностью 0,01°.
• Четыре 4-точечных колесных адаптера 12…24″.
• Управление большинством функций посредством всего двух клавиш.
• Простой доступ в программе ко всем измеряемым параметрам.
• Измерения максимального угла поворота колес без электронных поворотных кругов.
• Графическое отображение на мониторе измеренных значений.
• Можно работать с автомобилями, для которых требуется ввод высоты посадки
• Выполнение процедуры компенсации биения дисков методом прокатки (с возможностью пропуска при необходимости).
• Предварительная калибровка камер на заводе для упрощения настройки при инсталляции.
• Возможность сохранения результатов проведенных регулировок и сведений по клиентам.
• Набор для крепления колесных адаптеров и мишеней к колонне для хранения.

КОМПЛЕКТАЦИЯ

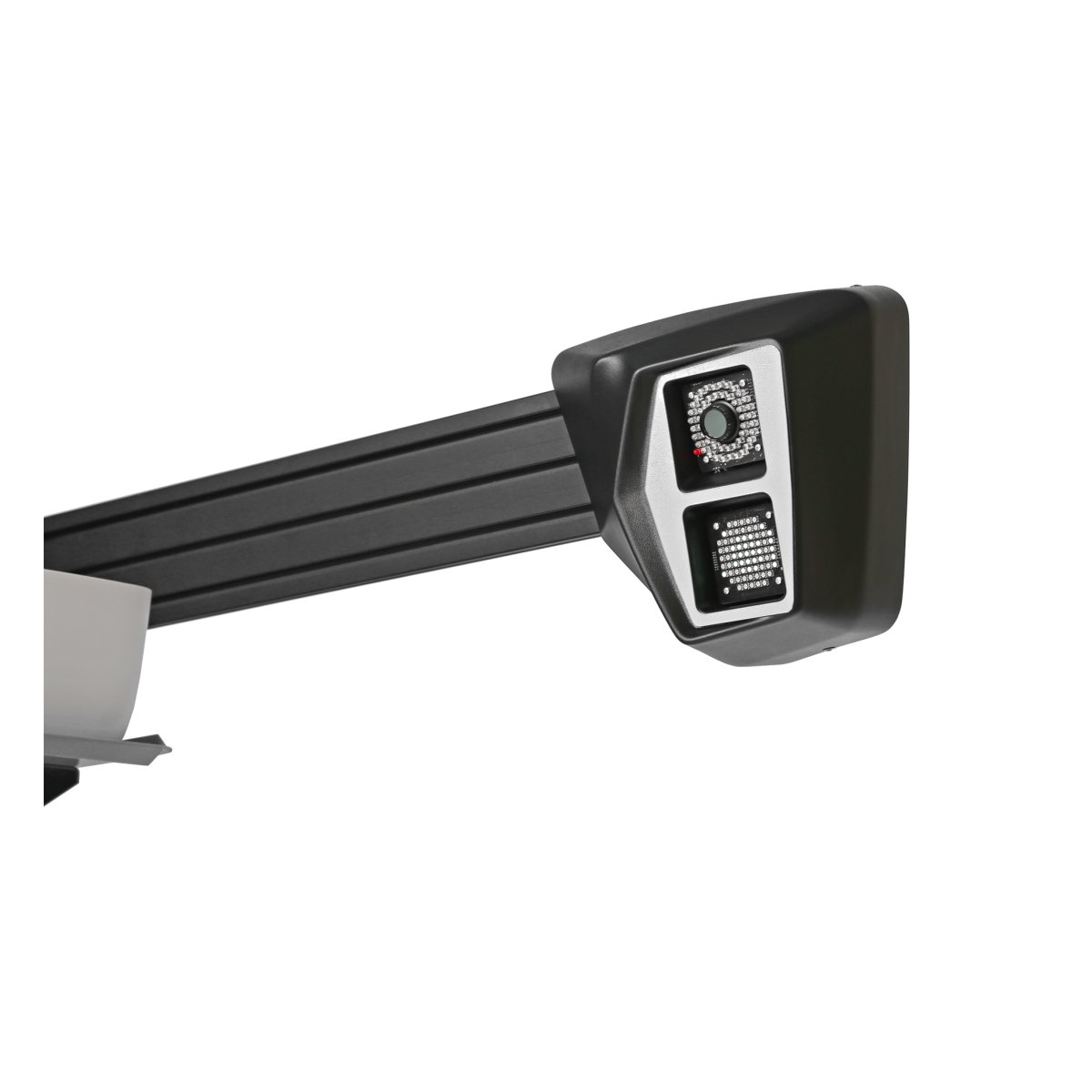

• 1. 3D-камеры

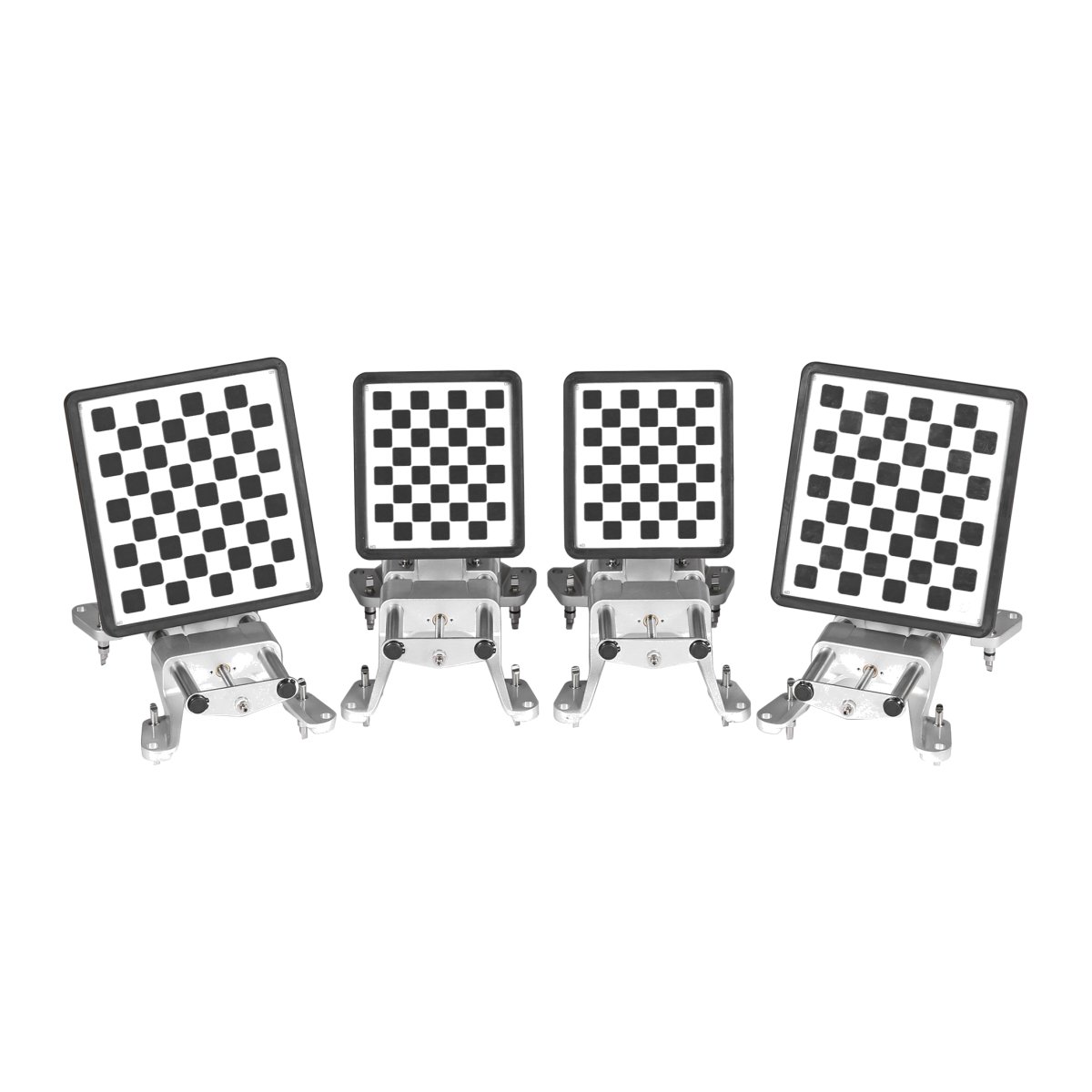

• 2. Зажимы от 12” до 24” (с переходником) с ударопрочными мишенями
• 3. Стойка управления с отсеком для ПК и удобным размещением клавиатуры на рабочем столе
• 4. ПО с базой данных

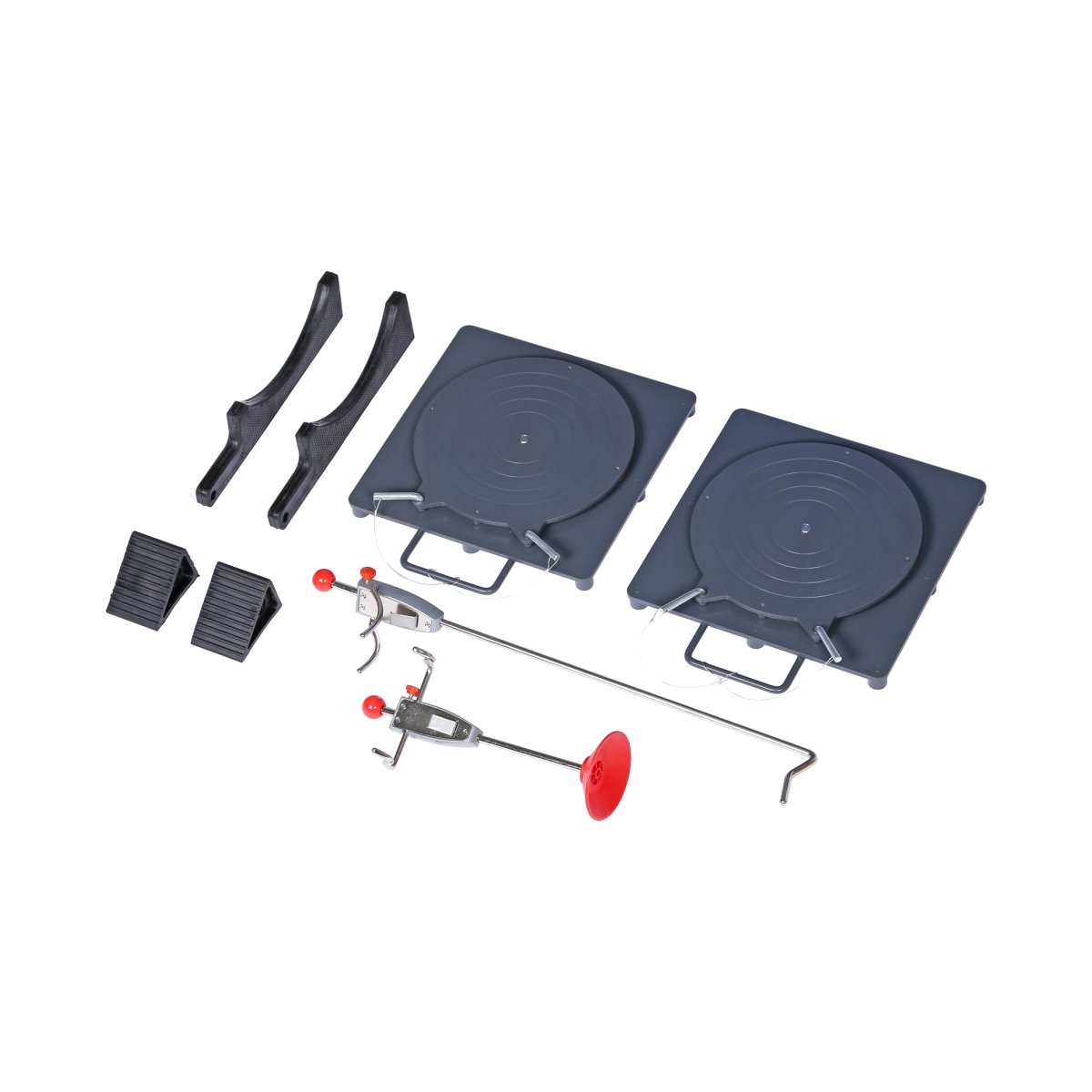

• 5. Поворотные круги (2 шт.) с подставками для выполнения компенсации с прокаткой
• 6. Фиксатор руля
• 7. Фиксатор педали тормоза
• 8. Кронштейны для крепления мишеней к колонне
• 9. Компьютер (ПК), монитор, клавиатура и мышь
• 10. Радиопульт
• 11. Инструкция по эксплуатации

Габариты

• балка + колонна 2870х650х370 мм
• прочие компоненты 1065х1065х780 мм

Использования стенда сход-развал NORDBERG C802PIT с укороченной колонной для ям повысит безопасность и управляемость автомобиля, будет способствовать снижению износа шин и улучшению ходовых качеств, сможет устранить вибрацию и снижение шума автомобиля, а также выявить неисправности его ходовой части.

Наименование параметра

Диапазон измерений

Максимальная
погрешность
измерений

Средняя
статистическая
погрешность

Углы установки передних колес

Углы развала колес

±8º

±3′

±2′

Угол суммарного схождения передних колес

±5º

±3′

±2′

Угол продольного наклона шкворня

±19º

±8′

±5′

Угол поперечного наклона шкворня

±19º

±8′

±5′

Максимальный угол поворота колес

±45º

±10′

±5′

Углы установки задних колес

Углы развала колес

±8º

±3′

±2′

Угол суммарного схождения колес задней оси

±5º

±3′

±2′

Углы индивидуального схождения колес задней оси

±2,5º

±3′

±2′

Углы симметрии

Угол смещения передней оси

±2,5º

±3′

±2′

Угол смещения задней оси

±2,5º

±3′

±2′

Угол движения

±2,5º

±3′

±2′

Угол отклонения геометрии оси

±2,5º

±3′

±2′
