Стенд сход-развал 3D для грузовых авто, синий NORDBERG C804 TRUCK (5005)

Description

Стенд NORDBERG C804 TRUCK с технологией 3D предназначен для измерения и регулировки углов установки колес грузовых автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

ФУНКЦИОНАЛ

Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер, и плоских мишеней с градиентным рисунком.

Подходит для установки на яму.

ПРЕИМУЩЕСТВА

• База данных включает более чем 40000 автомобилей.
• Постоянно обновляемое ПО + обновление базы самими пользователем.
• Программа интуитивно понятна и содержит подсказки оператору.
• Управление большинством функции осуществляется посредством всего двух клавиш, процедура компенсации прокаткой.

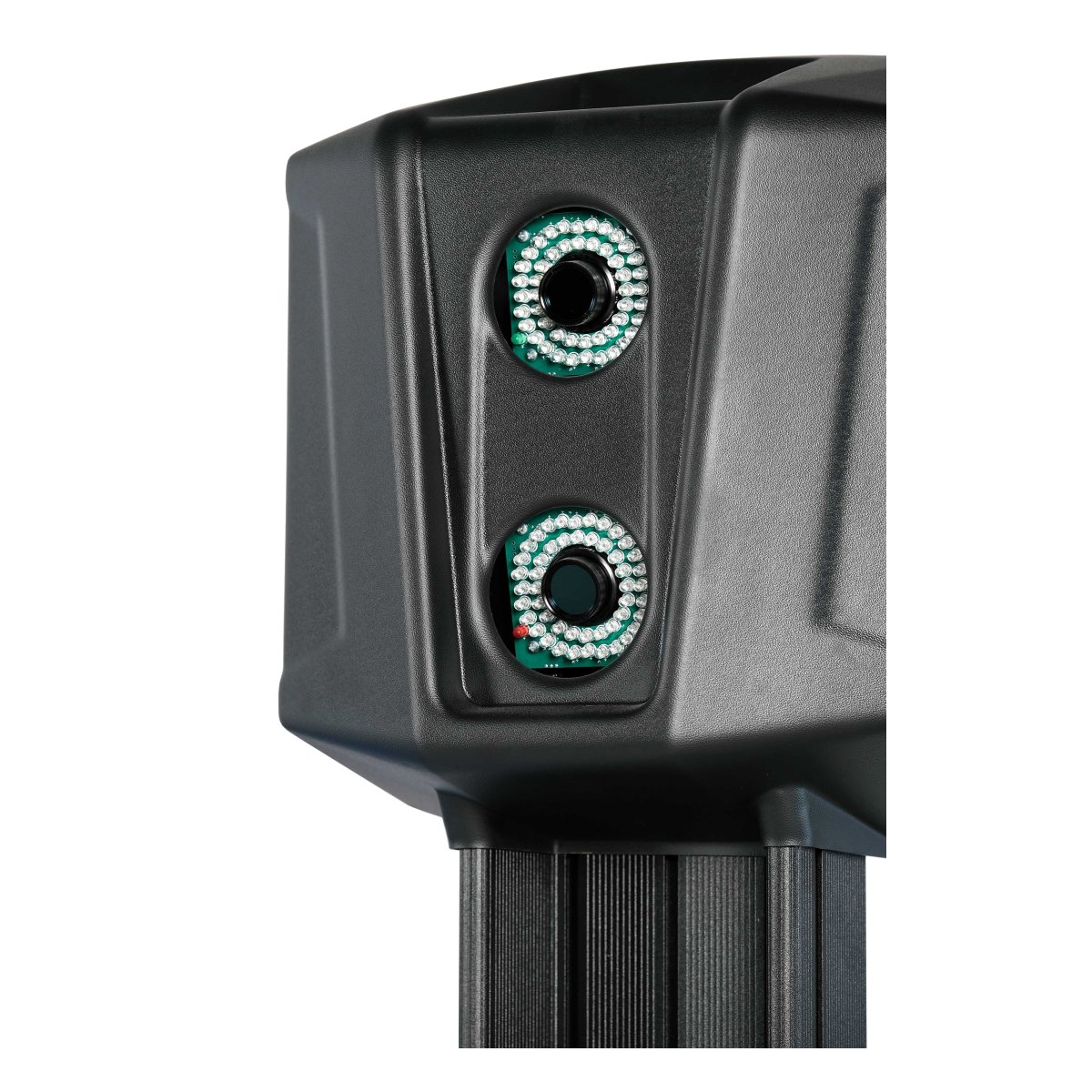

• Четыре надежные 3D-камеры автоматически подстраиваются под уровень освещенности.
• Стенд позволяет производить измерение грузовых автомобилей с колесной базой до 16 метров.
• Зажимы от 12” до 24” (с переходником) с ударопрочными мишенями, не требующие обслуживания, без электроники.

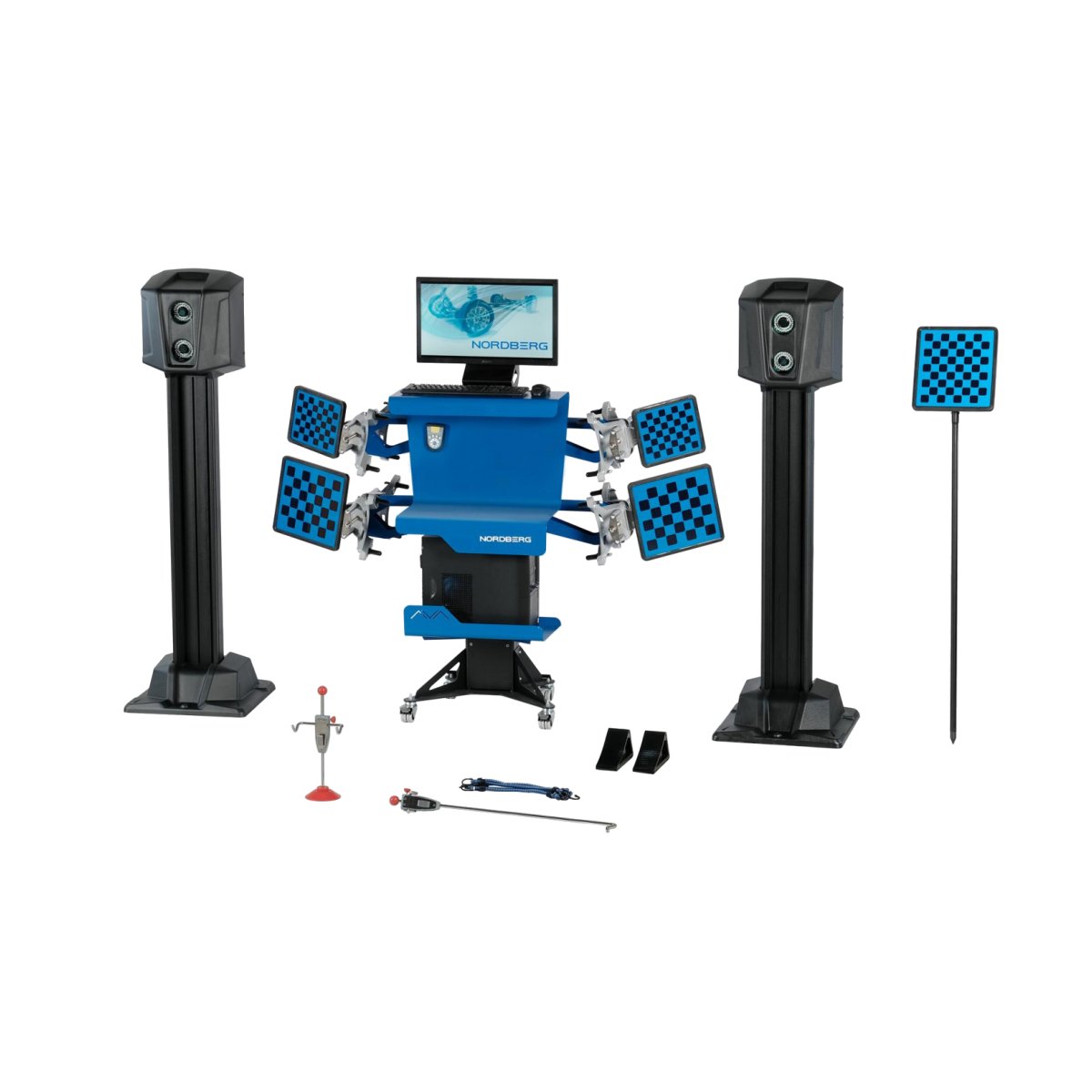

КОМПЛЕКТАЦИЯ

• 1. 3D-камеры – 4 шт.
• 2. Зажимы от 12” до 24” (с переходником) с ударопрочными мишенями
• 3. ПО с базой данных
• 4. Поворотные круги (2 шт.) с подставками для выполнения компенсации с прокаткой

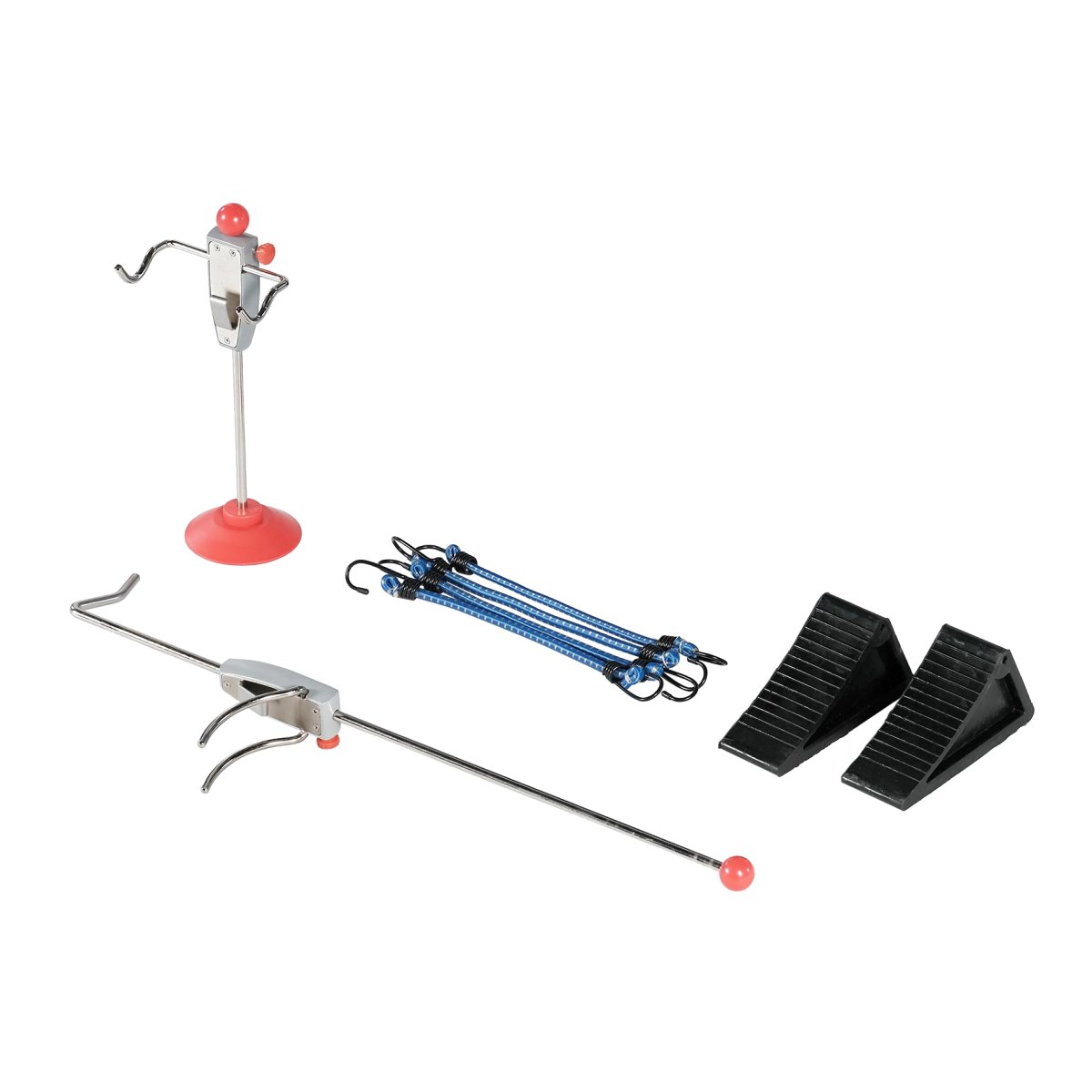

• 5. Фиксатор руля
• 6. Фиксатор педали тормоза
• 7. Кронштейны для крепления мишеней к колонне
• 8. Компьютер (ПК), монитор, клавиатура и мышь
• 9. Радиопульт
• 10. Инструкция по эксплуатации

Стенд сход-развал NORDBERG C804 TRUCK обеспечит точные измерения параметров и их надежную регулировку, благодаря чему увеличатся эксплуатационные характеристики грузовых автомобилей, а также их безопасность.

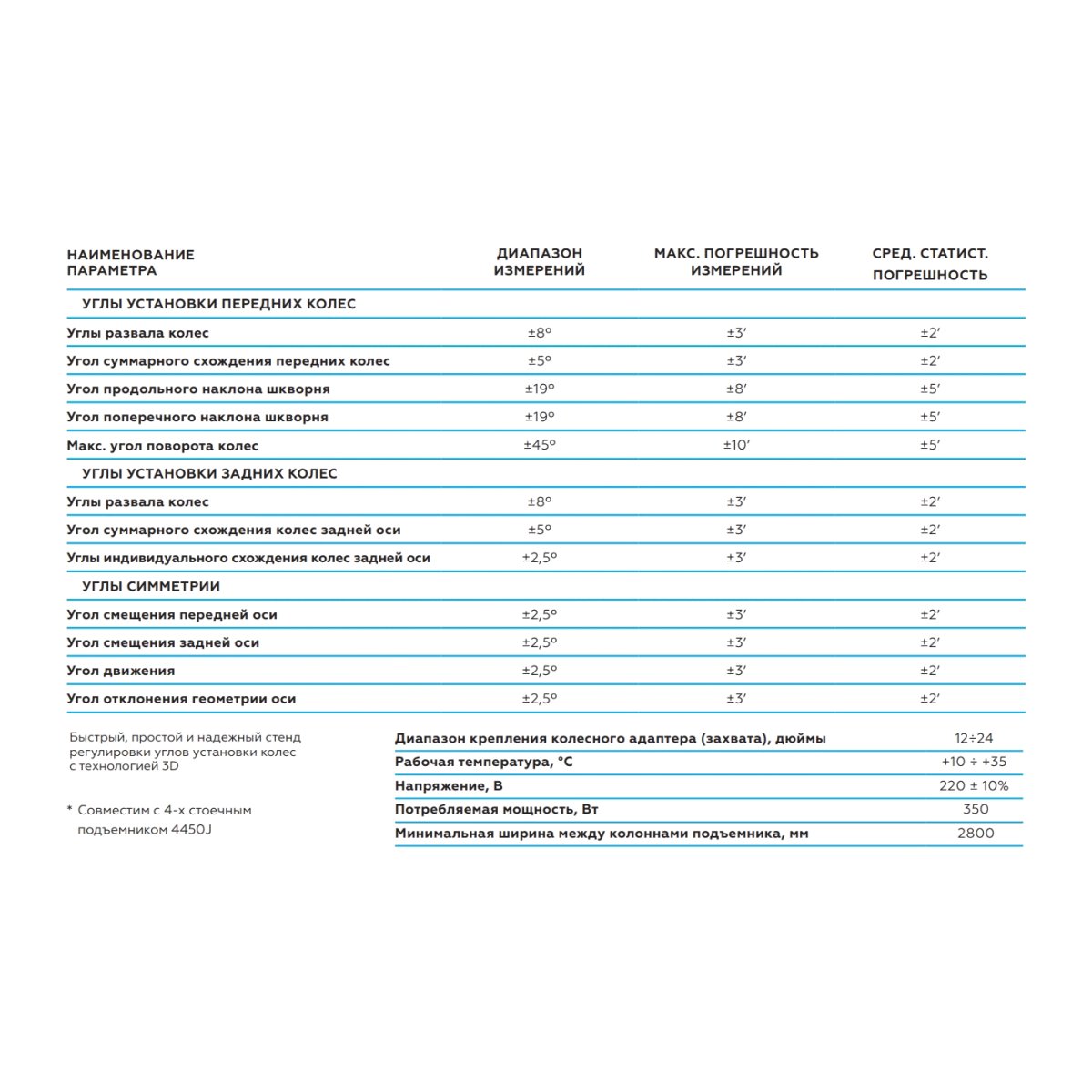

Наименование параметра

Диапазон измерений

Максимальная
погрешность
измерений

Средняя
статистическая
погрешность

Углы установки передних колес

Углы развала колес

±8º

±3′

±2′

Угол суммарного схождения передних колес

±5º

±3′

±2′

Угол продольного наклона шкворня

±19º

±8′

±5′

Угол поперечного наклона шкворня

±19º

±8′

±5′

Максимальный угол поворота колес

±45º

±10′

±5′

Углы установки задних колес

Углы развала колес

±8º

±3′

±2′

Угол суммарного схождения колес задней оси

±5º

±3′

±2′

Углы индивидуального схождения колес задней оси

±2,5º

±3′

±2′

Углы симметрии

Угол смещения передней оси

±2,5º

±3′

±2′

Угол смещения задней оси

±2,5º

±3′

±2′

Угол движения

±2,5º

±3′

±2′

Угол отклонения геометрии оси

±2,5º

±3′

±2′
